ESTACIÓN
DE SERVICIO
MÓVIL MODUTEC
Solución industrial modular y portátil, diseñada bajo Resolución 504/2025. Operación FULL autónoma para 2 vehículos simultáneos, con sistema tipo Ayres Argentina y recinto técnico RTIC integrado.
CAPACIDAD 40 m³ M300K ModularNORMA TANQUE UL 2085 Doble pared + RFDESPACHO 2 simultáneos FULL autónomoSEGURIDAD NFPA 385 RTIC Integrado
Doble pared • contención 110%
Despacho simultáneo x2
RTIC + Telemetría
UL 2085 / SWRI 95-03
01 Principal
Vista General M300K
MODUTEC • RES 504/2025
02 Anexo I
Isométrico 40m³ UL2085
MODUTEC • RES 504/2025

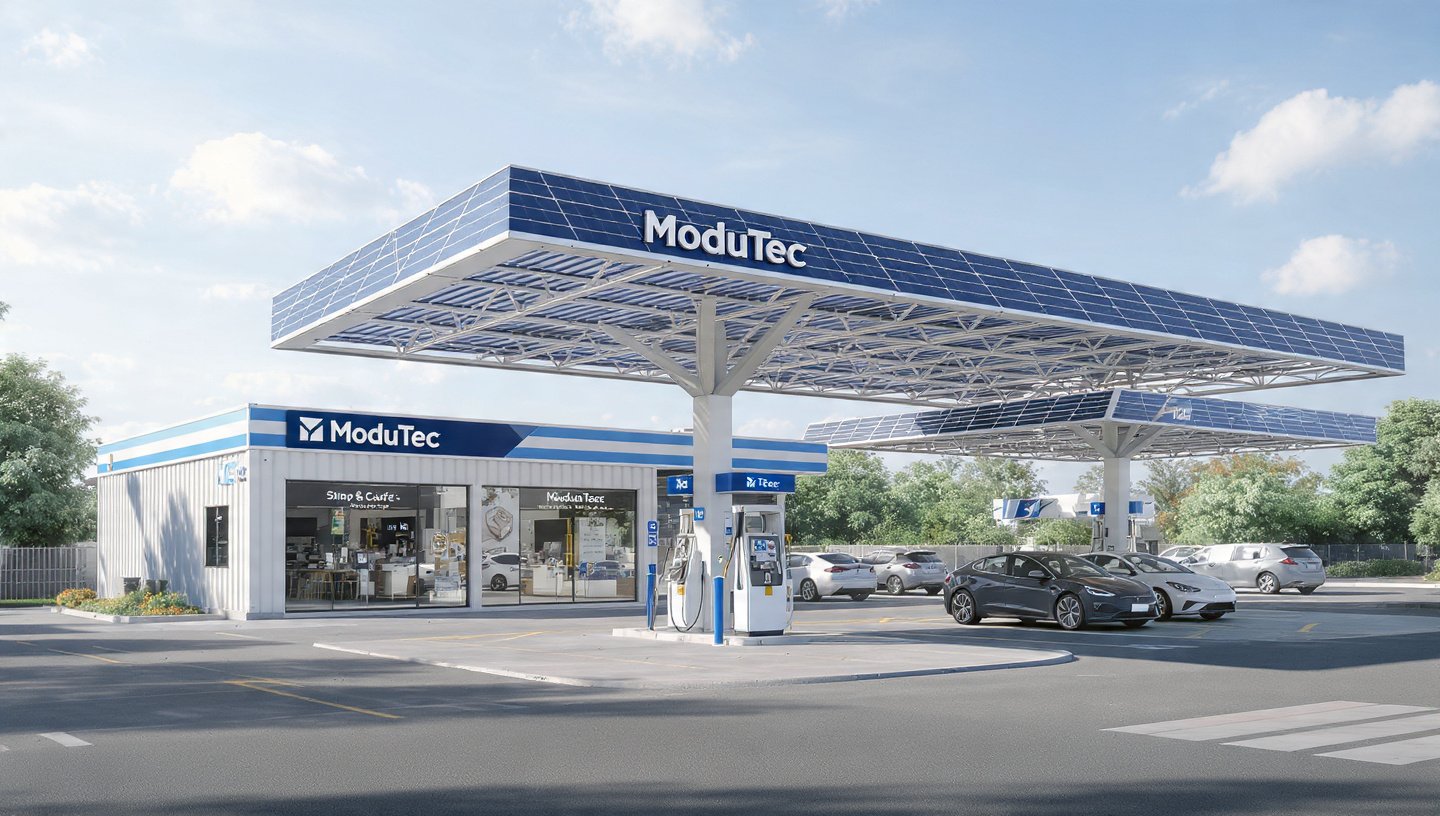

03 Anexo II
Operación Campo
MODUTEC • RES 504/2025

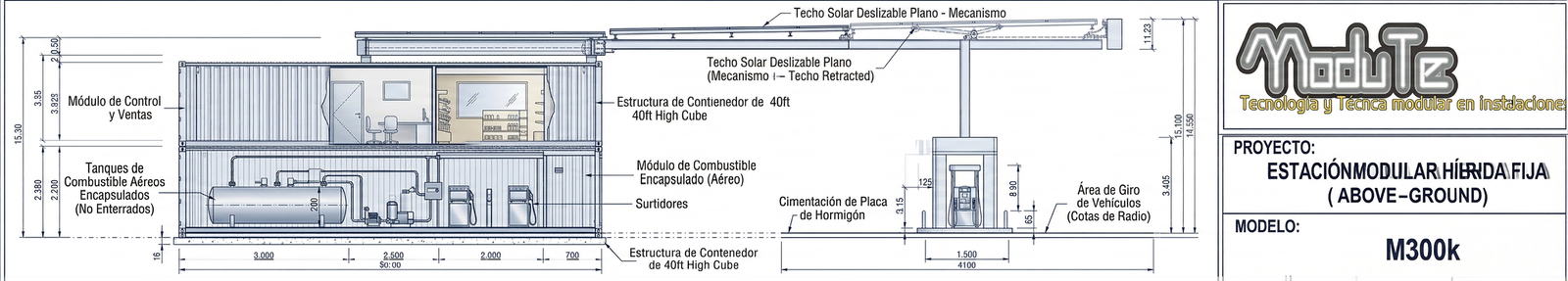

04 NFPA / Seguridad
Detalle Doble Pared
MODUTEC • RES 504/2025

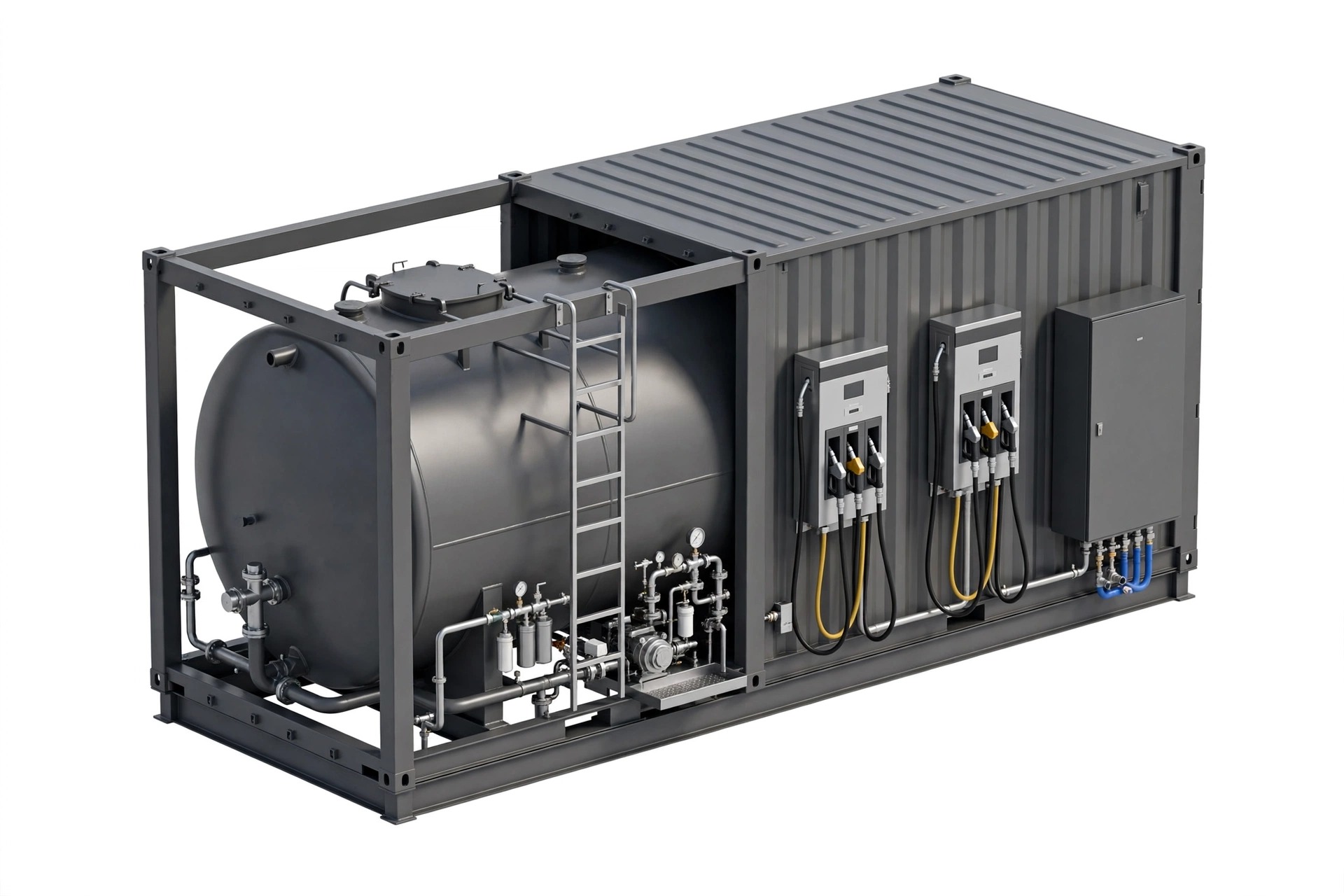

05 FULL Autónomo
Modelo alusivo YPF Pinamar
MODUTEC • RES 504/2025
06 Reubicable
Transporte Hiab
MODUTEC • RES 504/2025ANEXO I - Modular Portátil M300K • 40m³
Estación autoportante sobre bastidor estructural. Reubicable con grúa Hiab. Sistema tipo Ayres Argentina integrado en RTIC.
- Tanque UL 2085 / SWRI 95-03 doble pared
- Contención secundaria 110% + monitoreo intersticial
- Venteos de emergencia NFPA 30 / NFPA 385
- Recinto técnico ignífugo RTIC 120'
- Piping SCH40 • válvulas anti-sifón
- Puesta a tierra + pararrayos + antiexplosivo Ex d
Estructura: Bastidor W8 + chapa antideslizante • Pintura PU naranja RAL 2005
UL 2085NFPA 385NFPA 30IECEx / ATEXIRAM 3622
ANEXO II - Móvil Cisterna 2 Vehículos FULL
Modelo alusivo YPF Pinamar • despacho simultáneo, operación autónoma, telemetría y control de flota.
DESPACHO
2 picos OPW 11B • 70 L/min c/u
2 picos OPW 11B • 70 L/min c/u
AUTONOMÍA
FULL autónomo • Grupo 10kVA insonorizado
FULL autónomo • Grupo 10kVA insonorizado
RTIC
Tablero Ex d • PLC + HMI 7'' + 4G
Tablero Ex d • PLC + HMI 7'' + 4G
SEGURIDAD
Parada emergencia • extinción automática FE-36
Parada emergencia • extinción automática FE-36
ILUMINACIÓN
Torre LED 4x100W + balizamiento
Torre LED 4x100W + balizamiento
SISTEMA
Tipo Ayres Argentina • descarga, medición y control
Tipo Ayres Argentina • descarga, medición y control
FLUJO OPERATIVO TIPO AYRES: Carga certificada → transporte ADR • descarga con acople seco • medición másica • control interbloqueo puesta a tierra • despacho con identificación de flota y corte automático por volumen.
Acople API RP1004Overfill + DeadmanTelemetría Ayres
2 VEHÍCULOS SIMULTÁNEOS • 0 TIEMPO MUERTO
Habilitación Res 504/2025 • Secretaría de Energía • Doble pared UL2085 • NFPA 385 • Transporte y reubicación Hiab • Listo para auditoría
